Оборудование для обслуживания, откачки, хранения, анализа и заправки элегаза SF6
В разделе собраны решения для полного цикла работ с элегазом SF6: откачка из КРУЭ и элегазовых выключателей, вакуумирование газовых отсеков, временное хранение, фильтрация, повторная заправка, контроль качества газа и поиск утечек.
Оборудование подбирается не только по названию изделия, а по рабочей задаче: объему газового отсека, требуемому остаточному давлению, скорости откачки, давлению хранения, типу присоединений DN8 / DN20 / DN40, требованиям к герметичности, чистоте газа и условиям эксплуатации на объекте.
Как выбрать оборудование для работы с SF6
| Задача | Что применяется | Что важно уточнить |
|---|---|---|

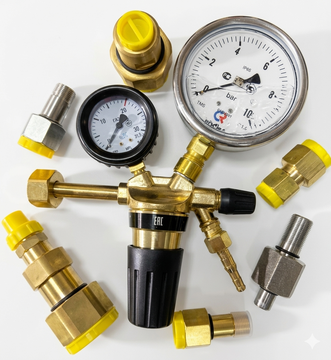

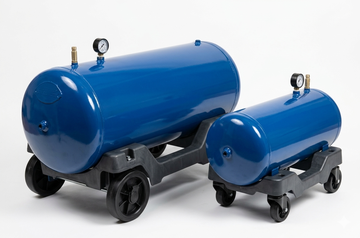

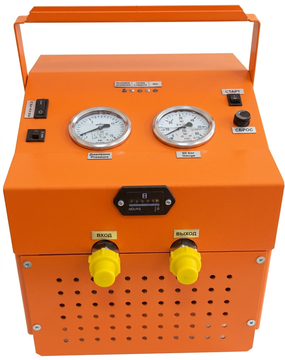

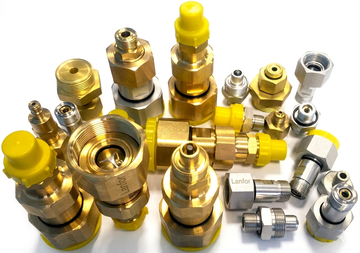

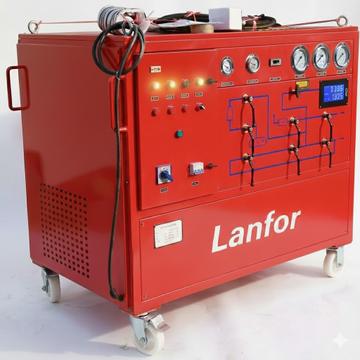

| Откачать элегаз из оборудования | ГСУ, компрессор SF6, шланги, переходники, резервуар | Объем отсека, давление, требуемая скорость откачки, тип присоединения |

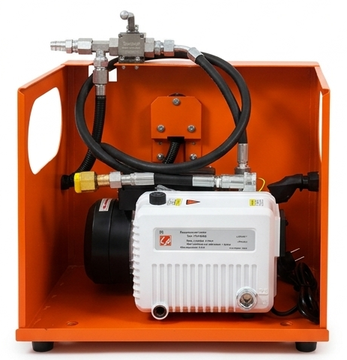

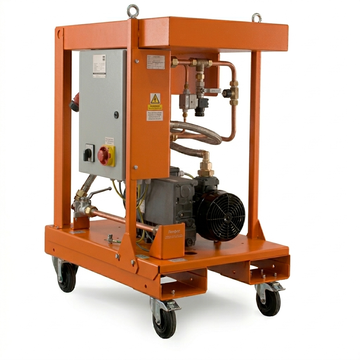

| Подготовить отсек перед заправкой | Вакуумный насос, вакуумметр, арматура, шланги | Требуемый уровень вакуума, объем, наличие влаги, режим работ |

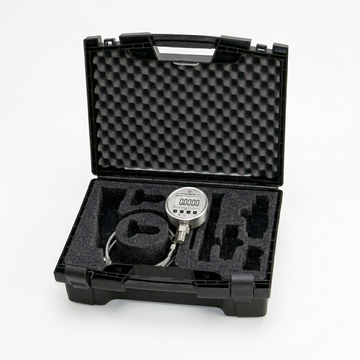

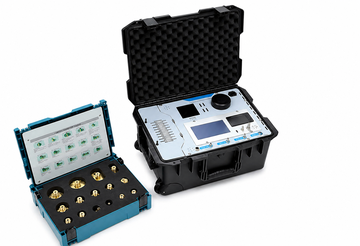

| Проверить качество SF6 | Анализатор SF6, влагомер, прибор контроля SO₂, H₂S, CO, HF | Какие параметры контролируются, нужна ли рециркуляция пробы |

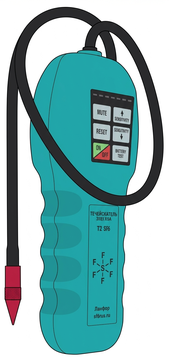

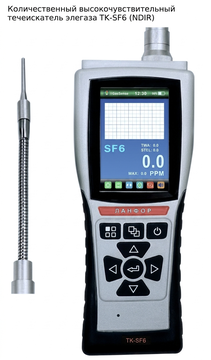

| Найти утечку элегаза | Течеискатель SF6, зонд, контрольные принадлежности | Чувствительность, условия объекта, доступность узлов и фланцев |

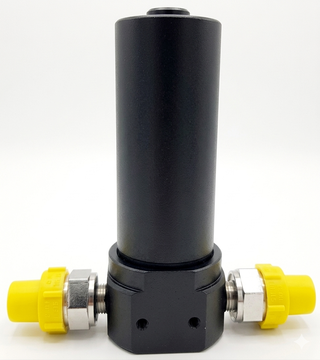

| Повторно использовать газ | Фильтры, осушители, компрессор, резервуар, система возврата | Состояние газа, загрязнения, влажность, требования к повторной заправке |
Подбор под объект и техническое задание
Для подбора оборудования достаточно описать задачу: тип оборудования, объем газового отсека, давление SF6, требуемые операции, присоединения, наличие баллонов или резервуара, требования к анализу газа и условия работы на объекте. По этим данным можно определить состав комплекта и исключить лишние позиции.
