Артикул: С-0000112

Хранение и транспортировка SF₆ под давлением

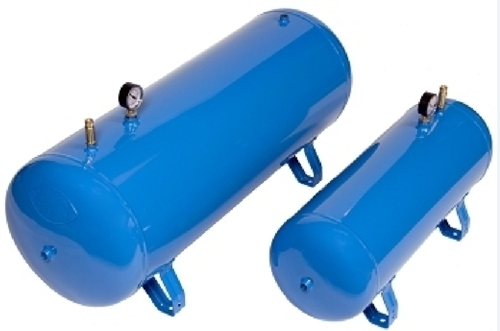

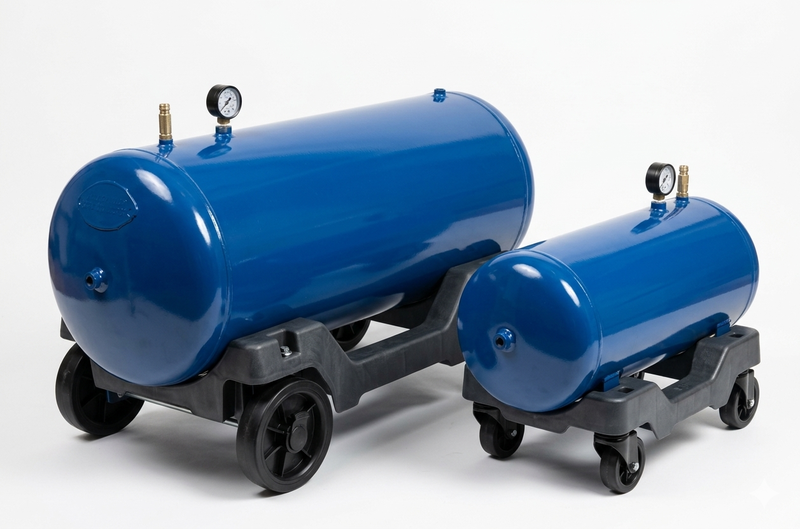

Резервуар для хранения элегаза — ресивер Р

Резервуар Р предназначен для безопасного хранения и транспортировки элегаза SF₆ под давлением. Изделие применяется при обслуживании КРУЭ, элегазовых выключателей и других газонаполненных аппаратов.

Ресивер используется как отдельная единица хранения или как элемент сервисного комплекса для заправки, откачки, накопления и транспортировки SF₆. Стандартные исполнения: 100 / 250 / 350 / 500 л при рабочем давлении 50 бар.

Среда

SF₆

Объём

100–500 л

Рабочее давление

50 бар

Испытание

65 бар

Хранение под давлением

Резервуар предназначен для безопасного хранения SF₆ под давлением в составе сервисных и эксплуатационных работ.

Работа с сервисными установками

Ресивер подключается к газосервисным установкам, компрессорам, заправочным устройствам и редукторам.

Исполнение по ТЗ

Возможен нестандартный объём, иное подключение редуктора, клапаны DN8 / DN20 или специальная комплектность.

Назначение

Для хранения, накопления и подачи элегаза

Резервуар предназначен для хранения элегаза в газообразном или сжиженном состоянии. Используется как отдельная единица хранения или как элемент сервисного комплекса для заправки, откачки, накопления и транспортировки SF₆.

Функции

Что выполняет резервуар

Безопасное хранение элегаза SF₆ под давлением.

Накопление газа в составе сервисных операций.

Подача газа на заправку оборудования через редуктор.

Подключение к сервисным установкам, компрессорам и заправочным устройствам.

Характеристики

Технические характеристики резервуара Р

Рабочий газ

Элегаз SF₆

Тип изделия

Резервуар для хранения под давлением

Материал

Сталь Ст3пс

Категория опасности

3 и 4

Объём

100 / 250 / 350 / 500 л или иной по ТЗ

Рабочее давление

50 бар

Испытательное давление

65 бар

Подключение редуктора

W21.8 × 1/14" LH / G3/4 / иное по ТЗ

Клапаны

DN8 / DN20 / иное по ТЗ

Комплектация

Предохранительный клапан, манометр, колёса, клапан DN8 или DN20

Исполнение

Стандартное или по техническому заданию

Модификации

Модификации и таблица выбора

Исполнение выбирается по объёму резервуара, рабочему давлению, подключению редуктора, клапанам и требованиям к комплектности.

Модель	Объём, л	Раб. давление, бар	Подключение редуктора	Клапаны	Исполнение
Р-100-50	100	50	W21.8 / G3/4 / иное	DN8 / DN20 / иное	Стандарт / ТЗ
Р-250-50	250	50	W21.8 / G3/4 / иное	DN8 / DN20 / иное	Стандарт / ТЗ
Р-350-50	350	50	W21.8 / G3/4 / иное	DN8 / DN20 / иное	Стандарт / ТЗ
Р-500-50	500	50	W21.8 / G3/4 / иное	DN8 / DN20 / иное	Стандарт / ТЗ
Р-ИНОЕ-50	По ТЗ	50 или по ТЗ	По ТЗ	По ТЗ	По ТЗ

Доступно исполнение по техническому заданию заказчика. Возможен нестандартный объём, иное рабочее давление, подключение редуктора, клапаны и специальная комплектность.

Обозначение модели

Как читать маркировку резервуара

Р-[объём]-[давление]

100 / 250 / 350 / 500 — номинальный объём резервуара в литрах;
50 — рабочее давление в барах;
ИНОЕ — нестандартный объём по техническому заданию.

Пример

Р-500-50

Это резервуар для хранения элегаза объёмом 500 л с рабочим давлением 50 бар.

Комплектация

Комплектация и опции

Корпус резервуара для работы под давлением

Предохранительный клапан

Манометр

Колёса

Подключение редуктора W21.8 × 1/14" LH или G3/4

Клапаны DN8 / DN20 или иное исполнение по ТЗ

Иная комплектность по техническому заданию

Применение

Где применяется ресивер для элегаза

Хранение SF₆ под давлением

Транспортировка элегаза

Заправка оборудования через редуктор

Откачка и накопление газа

КРУЭ и элегазовые выключатели

Сервисные и эксплуатационные работы

FAQ

Часто задаваемые вопросы

Для чего нужен резервуар Р-500-50?

Он применяется для безопасного хранения элегаза SF₆ под давлением и используется в составе сервисных и эксплуатационных работ.

Что означает маркировка Р-250-50?

Это резервуар объёмом 250 л с рабочим давлением 50 бар.

Можно ли заказать объём, отличный от стандартного ряда?

Да. Возможно изготовление в ином объёме по техническому заданию.

Можно ли выбрать W21.8 или G3/4?

Да. Подключение редуктора может быть выполнено через W21.8 × 1/14" LH, G3/4 или иное исполнение по ТЗ.

Можно ли выбрать DN8 или DN20?

Да. Возможны клапаны DN8, DN20 или иное исполнение по техническому заданию.

Нужно подобрать резервуар под вашу сервисную схему SF₆?

Укажите требуемый объём, рабочее давление, подключение редуктора, клапаны, мобильность, условия хранения и состав сервисного комплекса.
