ГСУ-Р

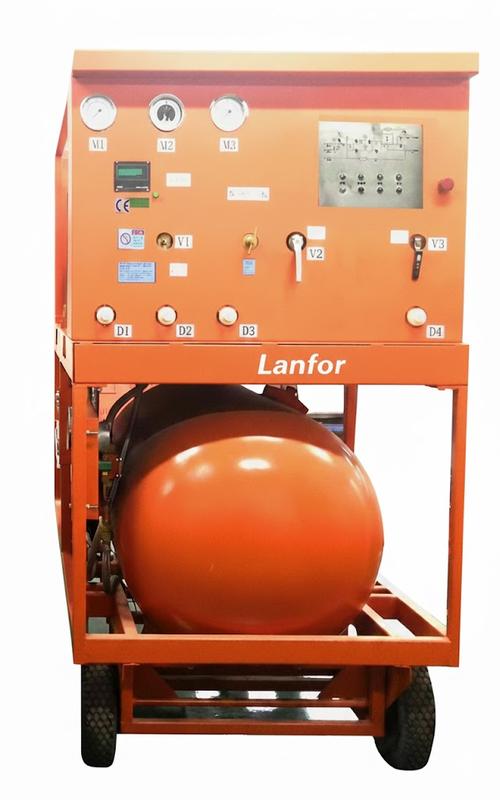

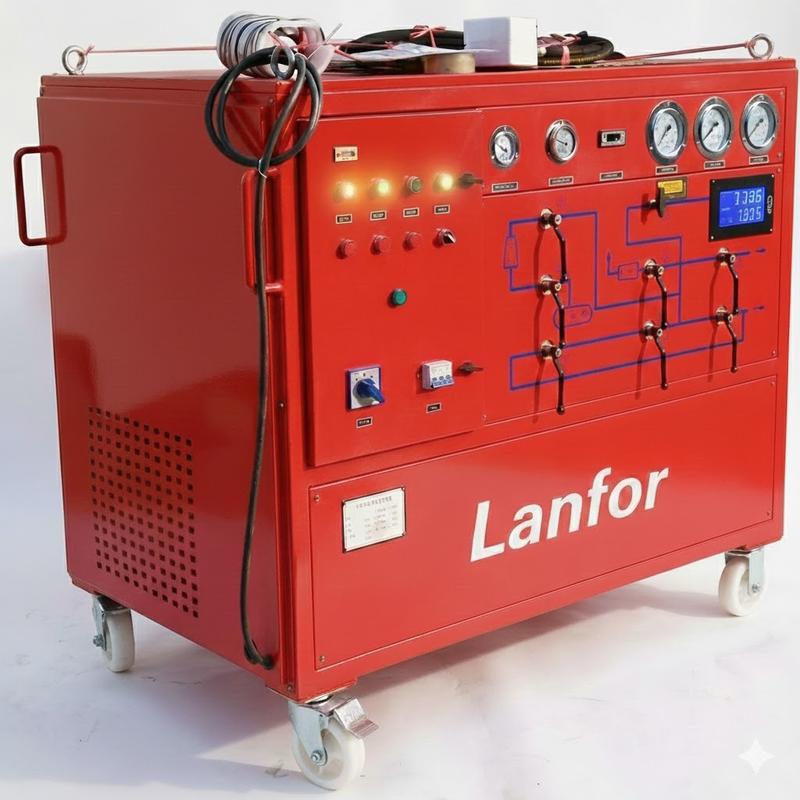

Газосервисная установка для элегаза ГСУ-Р
Ручная газосервисная установка с резервуаром для полного цикла работ с элегазом SF₆: откачка газа, временное хранение, вакуумирование воздуха перед заполнением и заправка элегазового оборудования.
SF₆ Ручное управление С резервуаром DN8 / DN20 50 бар
Откачка SF₆
Отбор элегаза из оборудования перед сервисом или ремонтом.
Хранение газа
Временное хранение SF₆ в резервуаре установки.
Вакуумирование
Откачка воздуха из отсека перед заполнением элегазом.
Заправка
Подача SF₆ обратно в оборудование после подготовки.
Что такое ГСУ-Р
ГСУ-Р — газосервисная установка рециркуляции для элегаза в ручном исполнении. Установка применяется при сервисном обслуживании, ремонте, монтаже и вводе в эксплуатацию КРУЭ, элегазовых выключателей и других газонаполненных аппаратов.
Модельный ряд формируется по производительности компрессора SF₆, производительности вакуумного насоса воздуха и объему резервуара.
Полный цикл работ с элегазом
1. Откачка
Элегаз откачивается из оборудования перед работами.
2. Хранение
Газ временно хранится в резервуаре установки.
3. Вакуум
Отсек вакуумируется перед повторным заполнением SF₆.
4. Заправка
Оборудование заполняется элегазом до рабочего давления.
Схема работы установки
Оборудование
КРУЭ / выключатель / отсек
→
ГСУ-Р
откачка / очистка / хранение
→
Резервуар
временное хранение SF₆
→
Заправка
возврат газа в оборудование
Типовые исполнения ГСУ-Р
Доступно исполнение по техническому заданию заказчика: иной компрессор SF₆, вакуумный насос, объем резервуара, присоединения, питание и комплектность.
Обозначение модели
ГСУ-Р-[компрессор SF₆]-[вакуум воздуха]-[резервуар]
Первое значение — производительность компрессора SF₆, м³/ч. Второе значение — производительность вакуумного насоса воздуха, м³/ч. Третье значение — объем резервуара, л.
Пример: ГСУ-Р-10-15-150 — ручная газосервисная установка с компрессором SF₆ 10 м³/ч, вакуумным насосом воздуха 15 м³/ч и резервуаром 150 л.
Параметры
Стандартный комплект поставки
Безмасляный компрессор
Всасывающий насос для SF₆
Вакуумный насос воздуха
Резервуар
Испаритель
Осушающий фильтр
Фильтр частиц
Шланг с DN8
Соединение DN20
Рама тележки
Фиксируемые колеса
Где применяется
КРУЭ
Элегазовые выключатели
Газонаполненные аппараты
Сервисные службы
Ремонтные организации
Подстанции и энергообъекты
FAQ
Что делает ГСУ-Р?
Выполняет полный цикл работ: откачку SF₆, временное хранение газа, вакуумирование воздуха и заправку оборудования.
Для какого оборудования подходит?
Для КРУЭ, элегазовых выключателей и других газонаполненных электротехнических аппаратов.
Что означает ГСУ-Р-10-15-150?
Компрессор SF₆ 10 м³/ч, вакуумный насос воздуха 15 м³/ч, резервуар 150 л.
Чем отличается от ГСУ-А?
ГСУ-Р — ручное исполнение с резервуаром. ГСУ-А — автоматическое исполнение с ПЛК.
Нужна ГСУ-Р под вашу задачу?
Укажите требуемую производительность компрессора SF₆, вакуумного насоса воздуха, объем резервуара, питание, присоединения и сценарий работ. Подберем исполнение по типовому ряду или по техническому заданию.
Конфигуратор ГСУ-Р
Подберите исполнение ручной газосервисной установки для элегаза по компрессору SF₆, вакуумному насосу воздуха, резервуару и дополнительным опциям.
ГСУ-Р применяется для полного цикла работ с элегазом (SF₆): откачка элегаза, временное хранение газа в резервуаре, вакуумирование воздуха перед заполнением и заправка элегазового оборудования.
Заказной номер формируется автоматически по выбранной конфигурации.
Параметр указывается в заказном номере как дополнительная опция.
Выбранная конфигурация
—
Заказной номер
—
Заказной номер формируется автоматически по выбранной конфигурации.
