Без рециркуляции • подбор каналов под задачу • контроль параметров SF₆
Lanfor SF6_Multi-3 — мультианализатор элегаза без рециркуляции

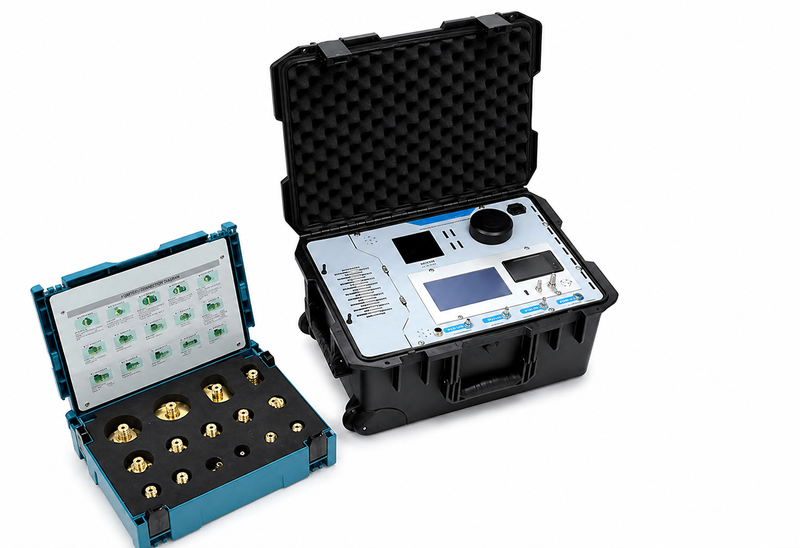

Lanfor SF6_Multi-3 — переносной мультианализатор элегаза для контроля газовой среды в КРУЭ, элегазовых выключателях и другом газоизолированном оборудовании. Исполнение SF6_Multi-3 поставляется без системы возврата газовой пробы и позволяет подобрать состав контролируемых параметров под конкретную задачу.
Прибор может комплектоваться каналами контроля SF₆, H₂O, SO₂, H₂S, CO, HF, CF₄ и Air в зависимости от выбранной комплектации.
Исполнение
Без рециркуляции
Анализ газовой пробы без автоматического возврата обратно в оборудование.
Гибкая комплектация
9 вариантов
Можно выбрать состав каналов: от контроля SF₆ до расширенного анализа состава газовой смеси.
Параметры
SF₆ • H₂O • SO₂ • CF₄ • Air
Состав параметров зависит от выбранной конфигурации прибора.
Назначение
SF6_Multi-3 применяется для проверки состояния элегаза и газовой смеси в газоизолированном оборудовании. Прибор помогает оценить чистоту SF₆, влажность, наличие воздуха, примесей и продуктов разложения газа.
Исполнение без рециркуляции удобно для задач, где требуется подобрать конкретный набор каналов под объект, регламент обслуживания или лабораторную задачу.
Варианты состава каналов
Для исполнения SF6_Multi-3 доступны разные варианты комплектации. Итоговый состав каналов подбирается под задачу: контроль чистоты SF₆, влажности, состава смеси, воздуха, CF₄ и продуктов разложения.
1. SF₆
Контроль чистоты основного изоляционного газа.
2. SF₆ + CF₄
Контроль SF₆ и дополнительный контроль CF₄.
3. SF₆ + CF₄ + Air
Контроль SF₆, CF₄ и наличия воздуха в газовой смеси.
4. H₂O + CF₄ + Air
Контроль влажности и состава газовой смеси без канала SF₆.
5. H₂O + CF₄ + Air + SO₂ + H₂S + CO + HF
Самый полный вариант без рециркуляции: влажность, состав смеси и продукты разложения.
6. H₂O + SF₆
Контроль влажности и содержания SF₆.
7. SO₂ + H₂S + CO + HF
Контроль продуктов разложения газа.
8. H₂O + SF₆ + SO₂ + H₂S + CO + HF
Контроль влажности, содержания SF₆ и продуктов разложения.
9. H₂O + SF₆ + CF₄ + SO₂ + H₂S + CO + HF
Расширенная конфигурация без рециркуляции с контролем CF₄.
Что оценивается по параметрам
SF₆
Содержание основного изоляционного газа и его чистота.
H₂O / точка росы
Влажность газовой среды и риск ухудшения изоляционных свойств.
SO₂
Один из ключевых продуктов разложения SF₆.
H₂S
Серосодержащие компоненты, связанные с процессами разложения газа.
CO
Компоненты, связанные с перегревом и термическим воздействием.
HF
Агрессивные продукты разложения, важные для оценки состояния газовой среды.
CF₄
Дополнительный параметр для оценки состава газовой смеси.
Air
Наличие воздуха в газовой среде, подсос и качество заполнения газового объема.
Принципы измерения
H₂O / точка росы
Емкостной датчик влажности.
SF₆
Инфракрасный метод NDIR.
SO₂ / H₂S / CO / HF
Электрохимические сенсоры.
Технические данные
Давление на входе
0,13 – 1,0 МПа
Температура эксплуатации
−35 … +60 °C
Первый анализ после включения
до 10 минут
Последующие измерения
около 3 минут
Питание
110–220 V~, 50/60 Hz
Габариты
580 × 420 × 290 мм
FAQ
Чем отличается SF6_Multi-3?
SF6_Multi-3 — исполнение без рециркуляции. Состав каналов подбирается под задачу.
Можно ли выбрать только контроль SF₆?
Да. Доступен вариант комплектации только с контролем SF₆.
Можно ли добавить CF₄ и Air?
Да. Для исполнения без рециркуляции доступны варианты с CF₄ и Air.
Какой самый полный вариант без рециркуляции?
H₂O + CF₄ + Air + SO₂ + H₂S + CO + HF.
