Внесен в реестр средств измерений

Артикул: С-0000081

Прецизионный контроль давления SF₆

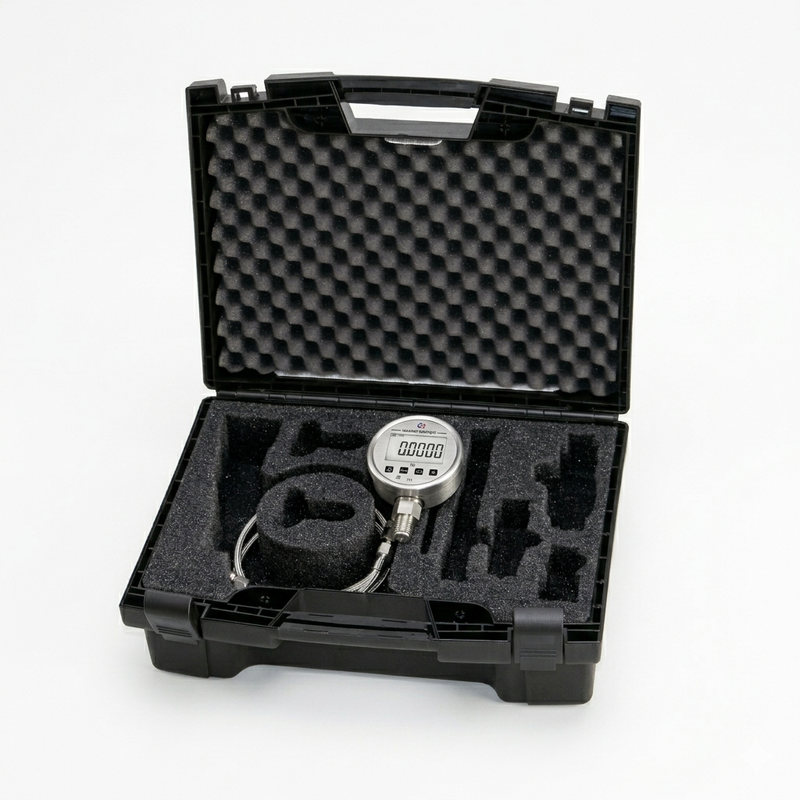

Комплект прецизионного электронного манометра для элегаза КПЭМ

КПЭМ — переносной комплект прецизионного электронного манометра для точного контроля давления элегаза SF₆ в газонаполненном оборудовании.

Комплект применяется при сервисном обслуживании КРУЭ, элегазовых выключателей и других аппаратов, работающих с SF₆. Манометр внесен в реестр средств измерений, поставляется с поверкой, межповерочный интервал — 2 года.

Класс точности

0,25

Диапазон

−0,1...2,4 МПа

Поверка

при поставке

Подключения

DN8 / DN20

Точное контрольное измерение

КПЭМ используется как переносной контрольный комплект для проверки фактического давления в оборудовании.

Поверка и реестр СИ

Манометр внесен в реестр средств измерений и поставляется с поверкой. Межповерочный интервал — 2 года.

Контроль давления и вакуума

Диапазон −0,1...2,4 МПа позволяет контролировать как избыточное давление, так и отрицательное давление.

Назначение

Для точного измерения давления элегаза

Комплект КПЭМ предназначен для точного измерения давления элегаза SF₆ в газонаполненных отсеках и аппаратах. Используется при обслуживании, диагностике, вводе в эксплуатацию и проверке состояния газовой среды.

В отличие от штатных индикаторных приборов на оборудовании, комплект КПЭМ предназначен для точного контрольного измерения. Прибор позволяет контролировать не только давление заправки, но и вакуумирование перед заполнением оборудования элегазом.

Функции

Что выполняет комплект

Точное измерение давления элегаза SF₆.

Контроль фактического давления в газовом отсеке.

Подключение к оборудованию через DN8, DN20, DN8 + DN20 или по ТЗ.

Использование как переносного измерительного комплекта для сервисных работ.

Характеристики

Технические характеристики КПЭМ

Рабочий газ

Элегаз SF₆

Тип изделия

Переносной измерительный комплект

Диаметр корпуса

100 мм

Класс точности

0,25

Диапазон показаний давления

−0,1...2,4 МПа

Питание

4,5 В, 3 элемента питания AA

Подключение к оборудованию

DN8 / DN20 / DN8 + DN20 / иное по ТЗ

Единицы измерения

МПа, кПа, кгс/см², бар, psi, дюйм вод. ст., м вод. ст., дюйм рт. ст., атм.

Степень защиты корпуса

IP54

Материал корпуса

Нержавеющая сталь 08Х18Н10

Метрологический статус

Внесен в реестр СИ, поставляется с поверкой

Межповерочный интервал

2 года

Модификации

Модификации и таблица выбора КПЭМ

Исполнение выбирается по типу подключения: DN8, DN20, универсальное DN8 + DN20 или иное по техническому заданию.

Модель	Подключение	Диапазон, МПа	Класс точности	Поверка	Исполнение
КПЭМ-ДН8	DN8	−0,1...2,4	0,25	Да	Стандарт
КПЭМ-ДН20	DN20	−0,1...2,4	0,25	Да	Стандарт
КПЭМ-ДН8-ДН20	DN8 + DN20	−0,1...2,4	0,25	Да	Универсальное
КПЭМ-ИНОЕ	Иное по ТЗ	−0,1...2,4	0,25	Да	По ТЗ

Доступно исполнение по техническому заданию заказчика. Возможны DN8, DN20, универсальное подключение DN8 + DN20 или иное исполнение по ТЗ.

Обозначение модели

Как читать маркировку КПЭМ

КПЭМ-[подключение]

ДН8 — исполнение с подключением DN8;
ДН20 — исполнение с подключением DN20;
ДН8-ДН20 — универсальное исполнение с двумя подключениями;
ИНОЕ — исполнение по техническому заданию.

Пример

КПЭМ-ДН8-ДН20

Это комплект прецизионного электронного манометра для элегаза с универсальным подключением DN8 и DN20.

Комплектация

Комплектация и опции

прецизионный электронный манометр;
измерительный узел с подключением DN8 / DN20 / DN8 + DN20 или иным по ТЗ;
элементы питания AA;
документация на средство измерений;
поверка при поставке;
иная комплектность — по техническому заданию.

Преимущества

Почему выбирают КПЭМ

высокая точность измерения — класс 0,25;
внесен в реестр СИ и поставляется с поверкой;
измерение избыточного давления и вакуума;
поддержка нескольких единиц измерения;
универсальное исполнение DN8 / DN20 или по ТЗ.

FAQ

Часто задаваемые вопросы

Для чего нужен КПЭМ?

КПЭМ применяется для точного контрольного измерения давления элегаза SF₆ в газонаполненном оборудовании.

Чем КПЭМ отличается от штатного плотномера?

Штатный плотномер обычно является индикаторным прибором, а КПЭМ используется как точный переносной измерительный комплект.

Что означает модель КПЭМ-ДН20?

Это комплект прецизионного электронного манометра для элегаза с подключением DN20.

Поставляется ли комплект с поверкой?

Да. Манометр внесен в реестр СИ и поставляется с поверкой. Межповерочный интервал — 2 года.

Можно ли выбрать DN8, DN20 или оба варианта?

Да. Возможны исполнения с DN8, DN20, DN8 + DN20 или иным подключением по техническому заданию.

Нужно подобрать КПЭМ под ваше оборудование?

Укажите тип оборудования, подключение DN8 / DN20, требования к поверке, диапазону измерения, комплектности и условиям применения.

Запросить подбор

Конфигуратор КПЭМ
Подберите исполнение комплекта прецизионного электронного манометра для элегаза по типу подключения и длине шланга.

Подключение к оборудованию

Базовая модель формируется по типу подключения.

Шланг

Стандартная длина шланга — 0,5 м. Иная длина — по ТЗ.

Выбранная конфигурация

—

Заказной номер

—

Заказной номер формируется автоматически по выбранной конфигурации.
