Комплект механического манометра для элегаза КМЭ

  • Комплект механического манометра для элегаза КМЭ
Стоимость уточняйте у менеджера
Внесен в реестр средств измерений
Производитель: Ланфор
Артикул: С-0000078
Запросить цену
Механический контроль давления SF₆

Комплект механического манометра для элегаза КМЭ

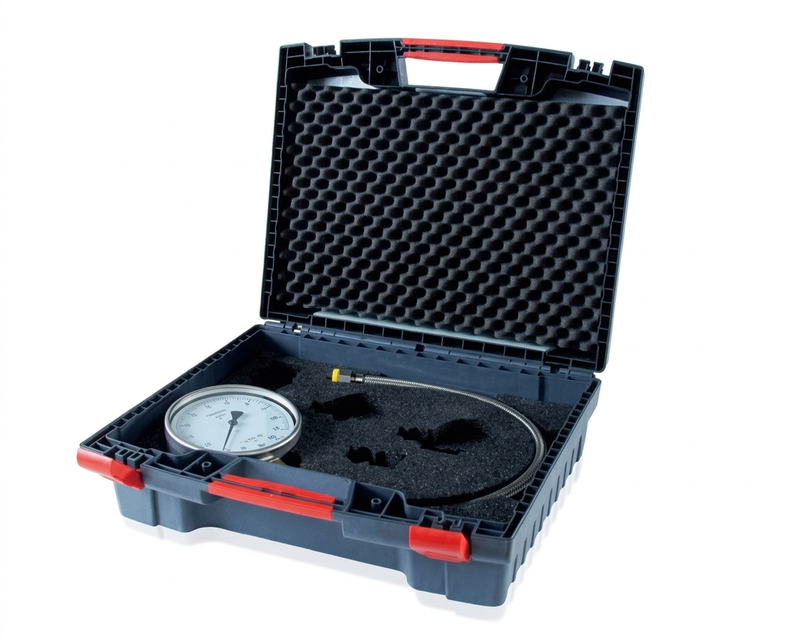

КМЭ — переносной комплект механического манометра для визуального контроля давления элегаза SF₆ в газонаполненном оборудовании.

Комплект применяется при сервисном обслуживании КРУЭ, элегазовых выключателей и других аппаратов, работающих с SF₆. В отличие от электронного комплекта КПЭМ, КМЭ не требует питания и обеспечивает наглядное аналоговое отображение давления.

Рабочий газ
SF₆
Тип прибора
механический
Корпус
160 мм
Класс точности
0,4 / 0,6
Не требует питания

Механический манометр работает без батареек и внешнего источника питания. Это удобно для полевого сервисного контроля.

Наглядная аналоговая шкала

Давление SF₆ контролируется визуально по механической шкале. Стандартное исполнение — шкала в МПа.

Подключение под объект

Возможны исполнения DN8, DN20, DN8 + DN20 и нестандартные подключения по техническому заданию.

Назначение

Для чего нужен комплект КМЭ

Комплект КМЭ предназначен для контрольного измерения давления элегаза SF₆ в газонаполненных отсеках и аппаратах. Используется как переносной измерительный комплект для сервисных работ, где требуется надежный механический прибор с простой и наглядной индикацией.

Сравнение

Чем КМЭ отличается от КПЭМ

КМЭ — механическое решение для наглядного полевого контроля. КПЭМ — электронный комплект для более точного контрольного измерения.

ПараметрКМЭКПЭМ
Тип прибора Механический Электронный
Индикация Аналоговая Цифровая
Питание Не требуется 4,5 В, 3 элемента AA
Класс точности 0,4 или 0,6 0,25
Основной сценарий Наглядный полевой контроль Прецизионное контрольное измерение
Тип прибора
КМЭ: механический
КПЭМ: электронный
Индикация
КМЭ: аналоговая
КПЭМ: цифровая
Питание
КМЭ: не требуется
КПЭМ: 4,5 В, 3 элемента AA
Класс точности
КМЭ: 0,4 или 0,6
КПЭМ: 0,25
Основной сценарий
КМЭ: наглядный полевой контроль
КПЭМ: прецизионное контрольное измерение
Функции

Что выполняет комплект

Контроль давления элегаза SF₆ в оборудовании.
Визуальная проверка фактического давления по механической шкале.
Подключение через DN8, DN20, DN8 + DN20 или иное исполнение по ТЗ.
Использование как переносного механического измерительного комплекта.
Характеристики

Технические характеристики КМЭ

Рабочий газ
Элегаз SF₆
Тип изделия
Переносной измерительный комплект
Тип прибора
Механический манометр
Диаметр корпуса
160 мм
Класс точности
0,4 или 0,6
Стандартная единица измерения
МПа
Дополнительные единицы
bar, кПа и другие по заказу
Подключение
DN8 / DN20 / DN8 + DN20 / иное по ТЗ
Шланг
0,5 м стандартно, иной по ТЗ
Модификации

Таблица выбора КМЭ

Исполнение выбирается по типу подключения, классу точности, единице измерения и требованиям к комплектности.

МодельПодключениеДиаметр,
мм		Класс
точности		Ед.
изм.		Исполнение
КМЭ-ДН8 DN8 160 0,4 / 0,6 МПа Стандарт
КМЭ-ДН20 DN20 160 0,4 / 0,6 МПа Стандарт
КМЭ-ДН8-ДН20 DN8 + DN20 160 0,4 / 0,6 МПа Универсальное
КМЭ-ИНОЕ Иное по ТЗ 160 0,4 / 0,6 МПа / bar / кПа По ТЗ
КМЭ-ДН8
Подключение: DN8
Диаметр: 160 мм
Класс точности: 0,4 / 0,6
Ед. изм.: МПа
Исполнение: Стандарт
КМЭ-ДН20
Подключение: DN20
Диаметр: 160 мм
Класс точности: 0,4 / 0,6
Ед. изм.: МПа
Исполнение: Стандарт
КМЭ-ДН8-ДН20
Подключение: DN8 + DN20
Диаметр: 160 мм
Класс точности: 0,4 / 0,6
Ед. изм.: МПа
Исполнение: Универсальное
КМЭ-ИНОЕ
Подключение: иное по ТЗ
Диаметр: 160 мм
Класс точности: 0,4 / 0,6
Ед. изм.: МПа / bar / кПа / иное
Исполнение: по ТЗ
Доступно исполнение по техническому заданию заказчика. Возможны нестандартные подключения, иная длина шланга, другая единица измерения шкалы и специальная комплектность.
Обозначение модели

Как читать маркировку КМЭ

КМЭ-[подключение]
ДН8 — исполнение с подключением DN8;
ДН20 — исполнение с подключением DN20;
ДН8-ДН20 — универсальное исполнение с двумя подключениями;
ИНОЕ — исполнение по техническому заданию.
Пример

КМЭ-ДН20

Это комплект механического манометра для элегаза с подключением DN20.

Комплектация

Комплектация и опции КМЭ

Механический манометр
Измерительный узел DN8 / DN20 / DN8 + DN20
Шланг 0,5 м стандартно
Иная длина шланга по ТЗ
Шкала МПа стандартно
bar / кПа / иное по заказу
Применение

Где применяется КМЭ

КРУЭ
Элегазовые выключатели
Газонаполненные аппараты
Сервисные службы
Ремонтные и монтажные организации
Подстанции и энергообъекты
FAQ

Часто задаваемые вопросы

Для чего нужен КМЭ?
КМЭ применяется для визуального контрольного измерения давления элегаза SF₆ в оборудовании.
Чем КМЭ отличается от КПЭМ?
КМЭ — механический комплект с аналоговой индикацией без питания. КПЭМ — электронный прецизионный комплект.
Что означает модель КМЭ-ДН8-ДН20?
Это комплект механического манометра для элегаза с универсальным подключением DN8 и DN20.
Можно ли выбрать класс точности?
Да. Возможны исполнения с классом точности 0,4 или 0,6.
Можно ли заказать шкалу не в МПа?
Да. Стандартно комплект поставляется со шкалой в МПа, по заказу возможны bar, кПа и другие единицы.

Нужно подобрать КМЭ под ваше оборудование?

Укажите тип оборудования, подключение, требуемую шкалу, класс точности, длину шланга и особенности присоединения к газовому отсеку.

Запросить подбор

Конфигуратор КМЭ
Подберите исполнение комплекта механического манометра для элегаза по типу подключения, длине шланга, классу точности и единицам измерения.

Базовая модель формируется по типу подключения.
Стандартная длина шланга — 0,5 м. Иная длина — по ТЗ.
Доступны исполнения с классом точности 0,4 или 0,6.
Стандартная шкала — в МПа. Другие единицы — по заказу.

Выбранная конфигурация

—

Заказной номер

—

Заказной номер формируется автоматически по выбранной конфигурации.
