Заправка SF₆ из баллона • DN8 / DN20 • исполнение по ТЗ
УЭГ — переносное заправочное устройство для элегаза

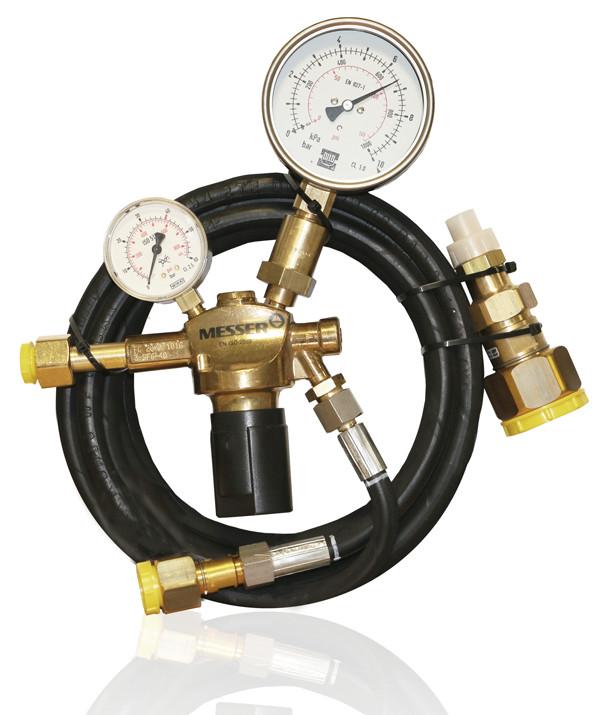

УЭГ — переносное заправочное устройство для элегаза SF₆, предназначенное для заправки газоизолированного оборудования напрямую из баллона под давлением. Устройство применяется при сервисном обслуживании, монтаже и эксплуатации КРУЭ, элегазовых выключателей и других газонаполненных аппаратов.
Стандартное исполнение предусматривает регулировку давления в диапазоне 0–10 бар, подключение DN8 или DN20, шланг 5 м и комплект контрольной арматуры. По техническому заданию доступны иные подключения, иная длина шланга, транспортный кейс и дополнительная комплектность.
Назначение
Заправка из баллона
Контролируемая подача SF₆ в оборудование через редуктор, шланг и соединительную арматуру.
Рабочие газы
SF₆ • N₂ • CF₄
Основное применение — SF₆. Для N₂, CF₄ и смесей исполнение согласуется по задаче.
Подключения
DN8 / DN20 / по ТЗ
Стандартные и специальные варианты подключения к оборудованию.
Назначение
УЭГ используется как переносной ручной узел для заправки электротехнического оборудования элегазом напрямую из баллона. Устройство подходит для работ, где нужна простая, надежная и понятная схема подключения без сложной установки.
Основная задача устройства — обеспечить подачу газа через редуктор с контролем давления и подключением к оборудованию через требуемую арматуру.
Что выполняет устройство
Заправка SF₆
Подача элегаза в оборудование напрямую из баллона.
Регулировка давления
Настройка давления заправки через редуктор.
Контроль давления
Контроль по манометрам высокого и низкого давления.
Подключение к оборудованию
DN8, DN20 или специальное подключение по техническому заданию.
Технические характеристики
Рабочие газы
SF₆, N₂, CF₄, газовые смеси
Тип устройства
переносное, ручное
Диапазон регулировки
0–10 бар
Манометры
высокого и низкого давления
Подключение баллона
W21.8 × 1/14" LH + G3/4 или по ТЗ
Подключение к оборудованию
DN8 / DN20 / по ТЗ
Шланг
5 м стандартно, иная длина по ТЗ
Манометры могут поставляться в шкале MPa или bar. Исполнение с поверенными манометрами согласуется при формировании комплектации.
Модификации и выбор исполнения
УЭГ-ДН8
Стандартное исполнение для заправки через DN8.
Оборудование: DN8
Баллон: W21.8 × 1/14" LH + G3/4
Шланг: 5 м
УЭГ-ДН8-ДН20
Универсальное исполнение для DN8 и DN20.
Оборудование: DN8 + DN20
Баллон: W21.8 × 1/14" LH + G3/4
Шланг: 5 м
УЭГ-ИНОЕ
Исполнение по техническому заданию заказчика.
Оборудование: по ТЗ
Баллон: по ТЗ
Шланг: по ТЗ
Обозначение модели
УЭГ-[подключение]
ДН8
стандартное подключение DN8
ДН8-ДН20
универсальное исполнение DN8 + DN20
ИНОЕ
исполнение по техническому заданию
Пример: УЭГ-ДН8-ДН20 — заправочное устройство для элегаза с универсальным подключением DN8 и DN20.

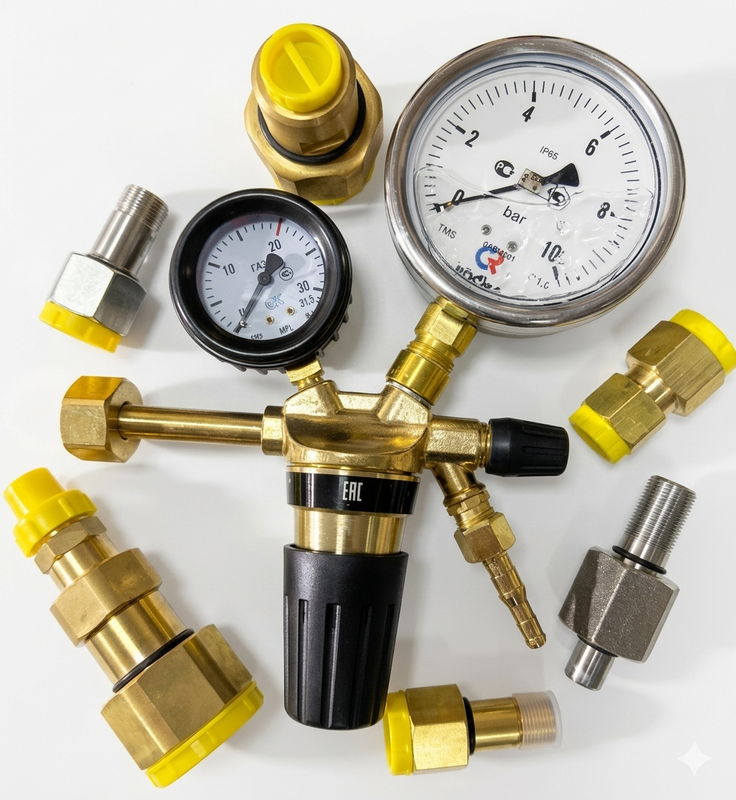

Комплектация и опции
Редуктор
Для подключения к баллону и регулировки давления подачи.
Шланг
5 м стандартно, иная длина — по техническому заданию.
Манометры
MPa или bar. Поверка — по согласованной комплектности.
Соединения
DN8, DN20 или специальные подключения по задаче.
Транспортный кейс
Может быть предусмотрен в комплекте поставки.
Исполнение по ТЗ
Иные подключения, длина шланга и состав комплекта.
FAQ
Для чего нужно УЭГ?
Для заправки электротехнического оборудования элегазом SF₆ напрямую из баллона.
Чем УЭГ-ДН8 отличается от УЭГ-ДН8-ДН20?
УЭГ-ДН8 рассчитан на DN8. УЭГ-ДН8-ДН20 — универсальное исполнение с DN8 и DN20.
Можно ли заказать кейс?
Да. Транспортный кейс можно предусмотреть в комплекте поставки.
Можно ли заказать нестандартное подключение?
Да. Возможны исполнения по техническому заданию заказчика.
Можно ли использовать устройство не только для SF₆?
Да. В зависимости от исполнения устройство может применяться для N₂, CF₄ и газовых смесей.
