Шланги для SF₆ • DN8 / DN20 • прямые и Г-образные концы • исполнение по ТЗ
ШЭ — шланг для элегаза SF₆

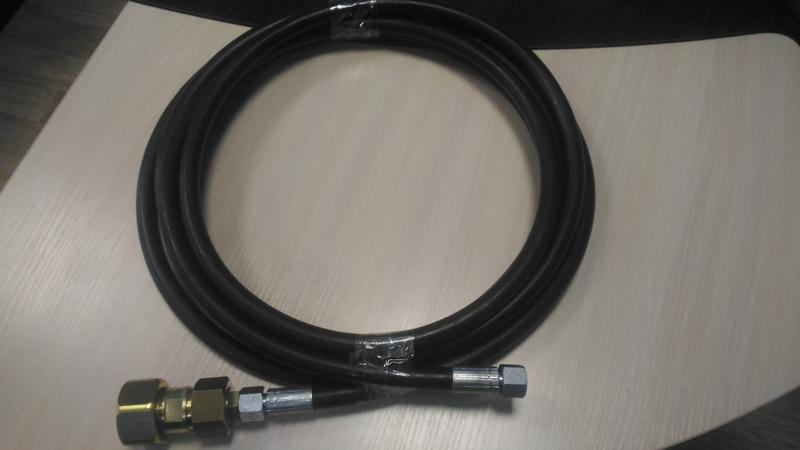

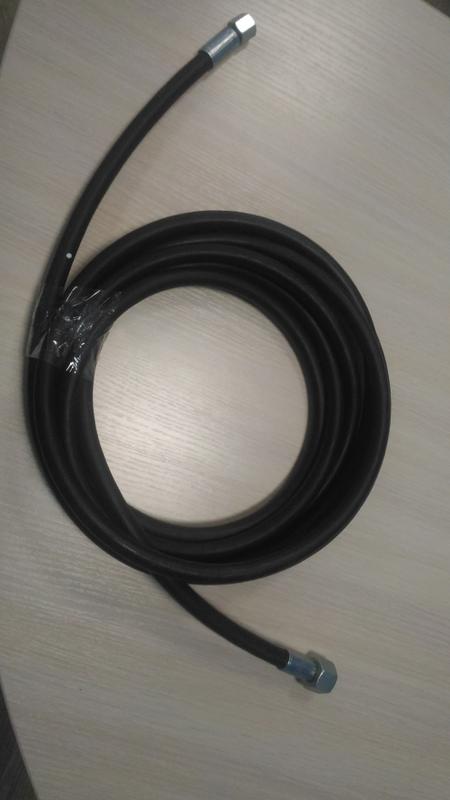

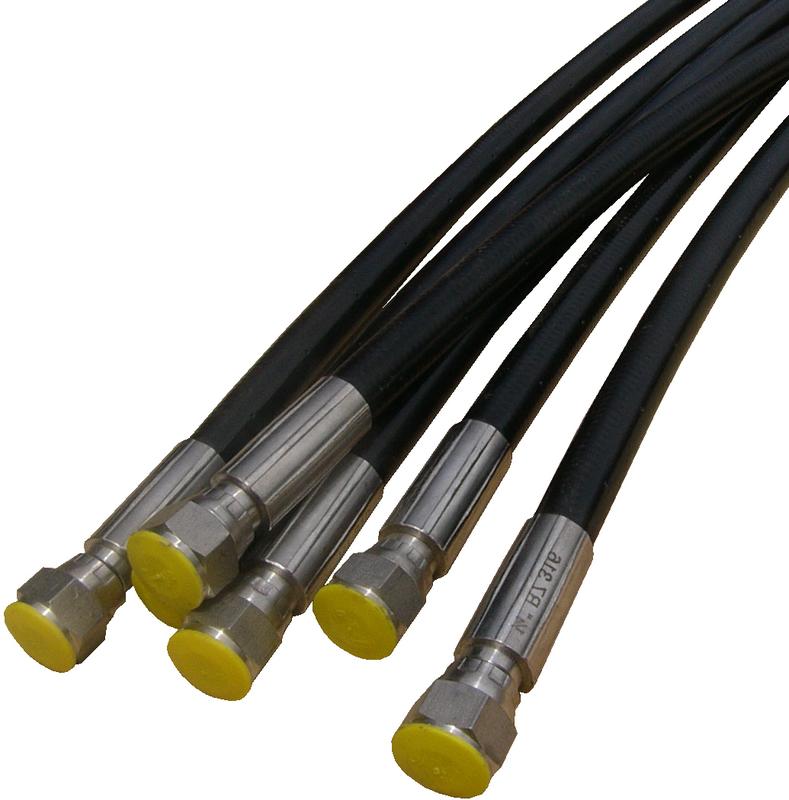

ШЭ — соединительный шланг для элегаза SF₆, предназначенный для подключения оборудования, баллонов, сервисных установок, компрессоров, вакуумных насосов и заправочных устройств при работе с элегазом.
Доступны шланги длиной 3, 5 и 10 м, а также исполнения по техническому заданию. Возможны подключения DN8, DN20, комбинированные варианты, исполнение без фитингов, прямые и Г-образные концы, стандартное исполнение или металлическая оплетка.
Назначение
Соединение узлов
Подключение оборудования, баллонов, резервуаров и сервисных установок.
Подключения
DN8 / DN20 / без фитингов
Фитинги под клапаны DN8, DN20, комбинированные или специальные варианты.
Исполнение
Стандарт / металлооплетка
Стандартный шланг или исполнение в металлической оплетке.
Назначение
Шланг ШЭ предназначен для соединения элегазового оборудования между собой и подключения к сервисным устройствам при заправке, откачке, вакуумировании и других операциях с SF₆.
Шланг используется для подачи и отвода газа между баллоном, резервуаром, компрессором, заправочным устройством, газосервисной установкой и газонаполненным оборудованием.
Что выполняет шланг
Соединение оборудования
Подключение газовых отсеков, сервисных установок и арматуры при работе с SF₆.
Подача газа
Передача элегаза от баллона, резервуара или установки к оборудованию.
Отвод газа
Использование в схемах откачки, возврата или обслуживания газовой среды.
Компоновка по месту

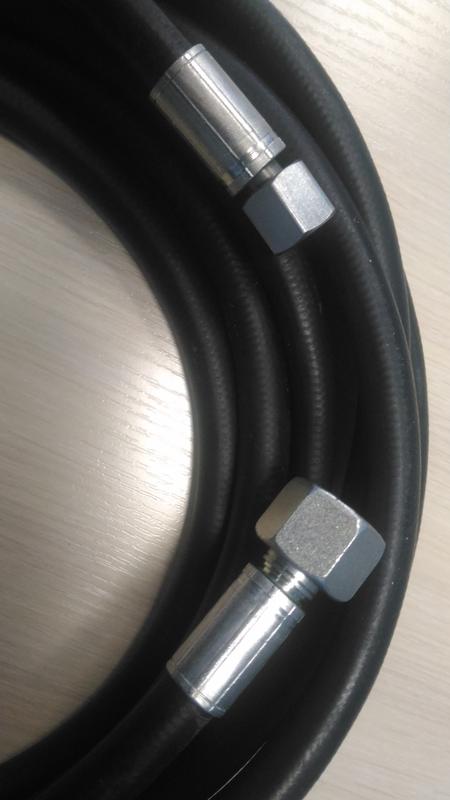

Прямые и Г-образные концы позволяют подобрать удобную схему подключения.
Технические характеристики
Рабочий газ
SF₆ или газовая смесь
Тип изделия
соединительный шланг
Длина
3 / 5 / 10 м или по ТЗ
Подключение
DN8 / DN20 / по ТЗ
Клапаны
DN8 / DN20 / по ТЗ / без клапанов
Геометрия концов
ПП / ГП / ГГ
Исполнение
стандартное / металлическая оплетка
Типовые исполнения
ШЭ-5-ДН8-ПП-СТ
Шланг 5 м, DN8, прямые концы, стандартное исполнение.
Длина: 5 м
Подключение: DN8
Геометрия: ПП
ШЭ-5-ДН8-ДН20-ПП-СТ
Шланг 5 м, комбинированное подключение DN8–DN20, прямые концы.
Длина: 5 м
Подключение: DN8–DN20
Исполнение: стандарт
ШЭ-5-ДН20-ГП-МО
Шланг 5 м, DN20, один Г-образный и один прямой конец, металлическая оплетка.
Длина: 5 м
Геометрия: ГП
Исполнение: металлооплетка
ШЭ-10-БЕЗ-ПП-СТ
Шланг 10 м без фитингов, прямые концы, стандартное исполнение.
Длина: 10 м
Подключение: без фитингов
Клапаны: без клапанов
ШЭ-ИНОЕ-ИНОЕ-ИНОЕ-ИНОЕ
Исполнение по техническому заданию: длина, подключение, геометрия, материал и комплектность.
Длина: по ТЗ
Подключение: по ТЗ
Комплектность: по ТЗ
Обозначение модели
ШЭ-[длина]-[подключение]-[геометрия]-[исполнение]
Подключение
ДН8 / ДН20 / ДН8-ДН20 / БЕЗ / ИНОЕ
Пример: ШЭ-5-ДН8-ПП-СТ — шланг для элегаза длиной 5 м, с подключением DN8, с прямыми концами и в стандартном исполнении.
Комплектация и опции

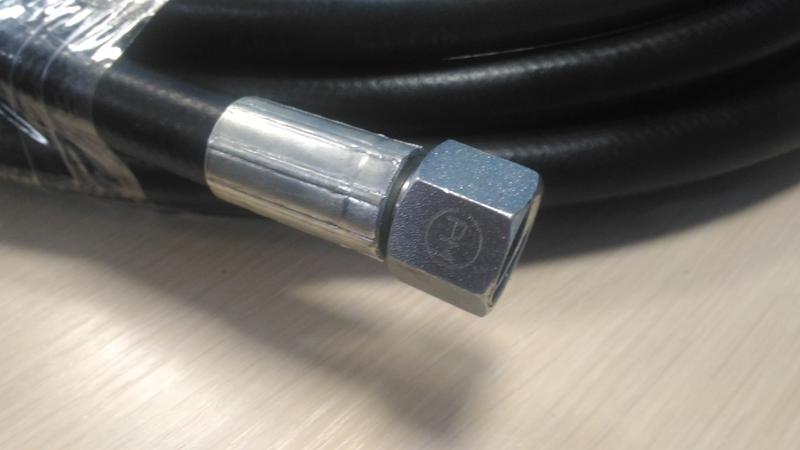

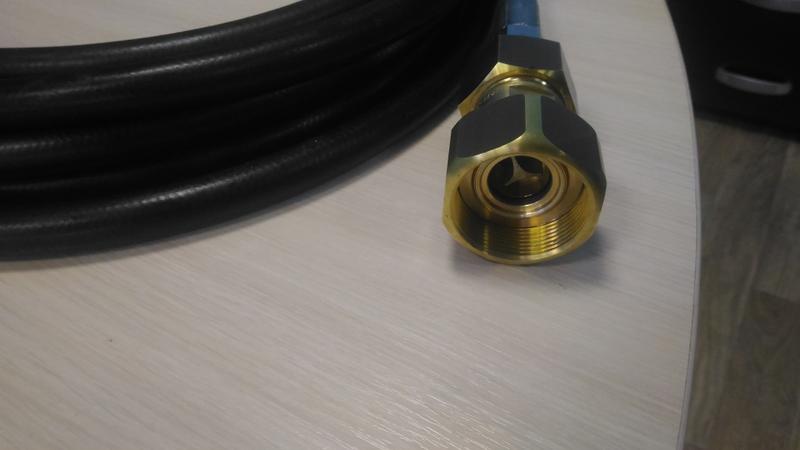

Фитинги DN8 / DN20
Фитинги под клапаны DN8, DN20 или специальное исполнение по ТЗ.
Без фитингов
Поставка шланга без фитингов для самостоятельной комплектации.
Клапаны
DN8, DN20, специальные клапаны или исполнение без клапанов.
Геометрия концов
Прямые, Г-образные или комбинированные концы.

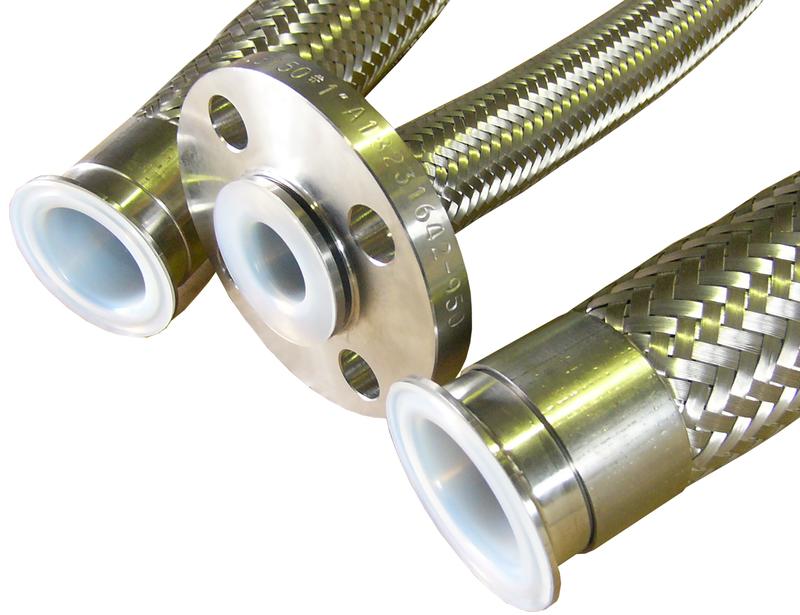

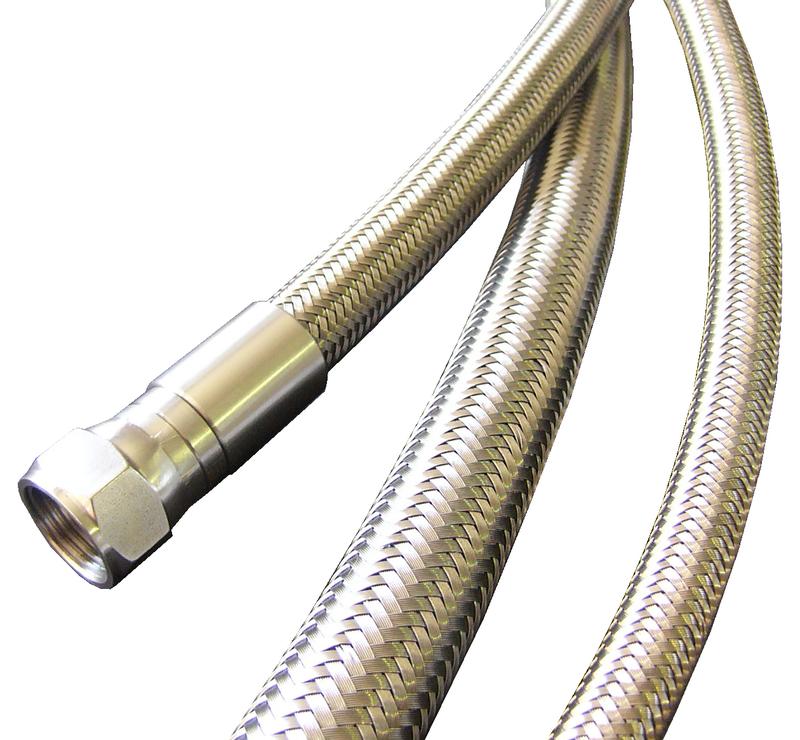

Металлическая оплетка
Исполнение с металлической оплеткой для повышенной механической защиты.
Исполнение по ТЗ
Иная длина, подключение, геометрия и комплектность под задачу.
FAQ
Для чего нужен ШЭ?
ШЭ применяется для соединения оборудования, баллонов, сервисных установок и других узлов при работе с элегазом SF₆.
Что означает модель ШЭ-5-ДН20-ГП-МО?
Это шланг длиной 5 м, с подключением DN20, с одним Г-образным и одним прямым концом, в исполнении с металлической оплеткой.
Можно ли поставить шланг без фитингов?
Да. Возможно исполнение без фитингов.
Можно ли выбрать DN8 или DN20 и клапаны?
Да. Возможны фитинги и клапаны DN8, DN20, комбинированные исполнения и иные варианты по ТЗ.
Можно ли заказать иную длину и геометрию?
Да. Возможны иная длина, иная геометрия концов и иное исполнение по техническому заданию.
